高压悬辊磨粉机的工作原理是什么?

高压悬辊磨粉机的工作原理是什么?高压悬辊磨主机内,磨辊吊架上紧固有1000-1500公斤压力的高压弹簧。开始工作后,磨辊围绕主轴旋转,并在高压弹簧与离心力的作用下,紧贴磨环滚动,其滚动压力比同等动力条件下的雷蒙磨粉机高 1.2 倍,故产量大为提高。

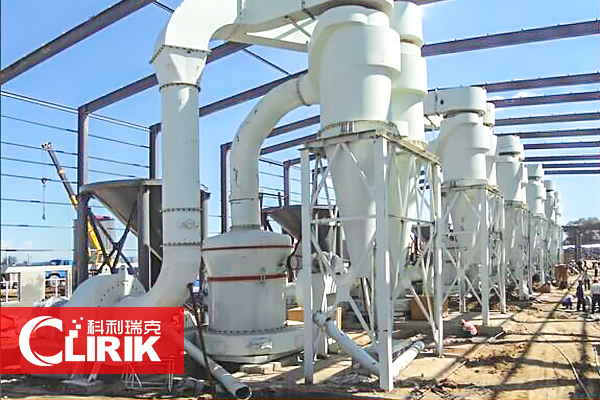

高压悬辊磨粉机

高压悬辊磨粉机:经过多层粉碎碾磨后的物料,随风机气流进入选粉机进行粉体分级,在选粉机叶轮的作用下,不符合细度要求的物料落回磨腔内重新碾磨,符合细度要求的物料则随气流进入旋风集粉器内进行部分粉体的分离收集,并由底部的卸料装置排出即为成品粉体。其余部分的粉体则从旋风集粉器上部进入脉冲除尘器内,并粘附在滤袋表面,脉冲阀控制高压气流使其瞬间喷吹到滤袋内部引起滤袋剧烈膨胀波动,通过滤袋的突然抖动弹落粘附的粉体,掉落在除尘器下部的粉体,经螺旋输送机将两处收集的粉体进行汇集排出即为成品。过滤后的气流随风机经过消音器排放到空气中。该系统属于开路系统,在负压状态下运行。、在高压悬辊磨的主机中,磨辊总成通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定连接,压力弹簧压在磨辊轴承室的悬臂外端面上,以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上,当电机通过传动装置带动主轴转动时,装在铲刀架上的铲刀与磨辊同步旋转,磨辊在磨环内圆滚动的同时绕自身轴自转。电动机通过传动装置带动分析机旋转,叶轮转速越高,分选出的粉子越细。为保证磨机在负压状态下工作,增加的气流量通过风机与主机间的余气管排入布袋除尘器,被净化后排入大气。

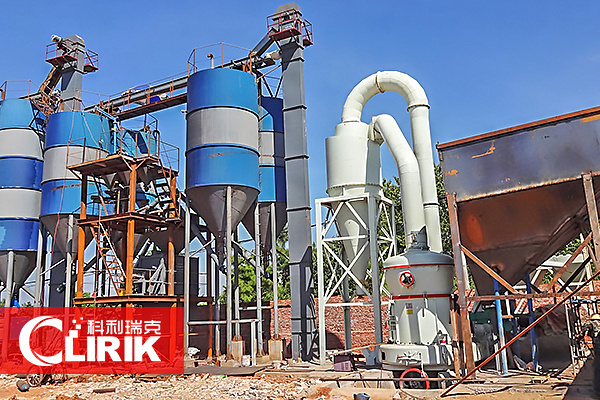

高压悬辊磨粉机

高压悬辊磨的风选气流是在风机--磨壳--旋风分离器--风机内循环流动作业的,所以比高速离心粉碎机粉尘少,操作车间清洁、环境无污染。高压悬辊磨粉机主要由主机、细度分析机、鼓风机、成品旋风积粉器、布袋除尘器及联结风管组成。根据用户需要也可配备破碎机、提升机、储料仓,电磁振动给料机及电器控制柜等辅助设备。在主机中,磨辊组件通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定联系,压力弹簧在磨辊轴承室的悬臂外端面,以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上,当电动机通过传动装置带动主轴转动时,装在铲刀架上的铲刀与磨辊同步旋转,磨辊在磨环内圆滚动的同时自转。如果你想购买,可以拨打18916962723进行咨询。
